消防水泵设置自动巡检装置之前世今生

GB 51348-2019 民用建筑电气设计标准

消防水泵设置自动巡检装置之前世今生 第1张

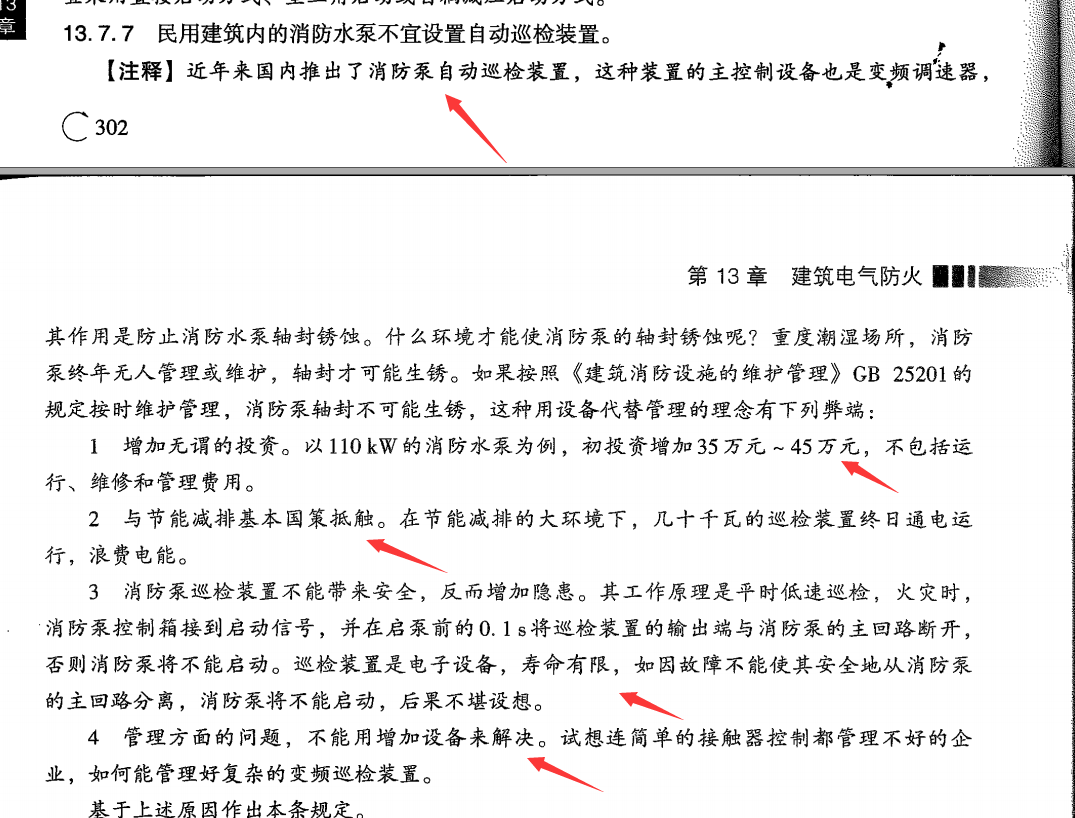

《民用建筑电气设计标准》实施指南2020年版

消防水泵设置自动巡检装置之前世今生 第2张

自此,消防水泵巡检装置寿终正寝。

原来设置消防巡检柜的依据,还是个应条

GB50974-2014关于消防水泵的控制柜布置和巡检的几点相关要求


11.0.1 消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内,并应符合下列要求:
1 消防水泵控制柜在平时应使消防水泵处于自动启泵状态;
2 当自动水灭火系统为开式系统,且设置自动启动确有困难时,经论证后消防水泵可设置在手动
启动状态,并应确保 24h 有人工值班。


11.0.9 消防水泵控制柜设置在独立的控制室时,其防护等级不应低于 IP30;与消防水泵设置在同一空
时,其防护等级不应低于 IP55。


12.2.7 消防水泵控制柜的检验应符合下列要求


1 消防水泵控制柜的控制功能应满足本规范第 11 章和设计要求,并应经国家批准的质量监督检验
中心检测合格的产品;
2 控制柜体应端正,表面应平整,涂层颜色应均匀一致,应无眩光,并应符合现行国家标准《面
板、架和柜的基本尺寸系列》GB/T3047.1 的有关规定,且控制柜外表面不应有明显的磕碰伤痕和变形
掉漆;
3 控制柜面板应设有电源电压、电流、水泵启、停状况、巡检状况、火警及故障的声光报警等显
示;


13.1.10 控制柜调试和测试应符合下列要求:
1 应首先空载调试控制柜的控制功能,并应对各个控制程序的进行试验验证;
2 当空载调试合格后,应加负载调试控制柜的控制功能,并应对各个负载电流的进行试验检测和验
证;
3 应检查显示功能,并应对电压、电流、故障、声光报警等功能进行试验检测和验证;
应调试自动巡检功能,并应对各泵的巡检动作、时间、周期、频率和转速等进行试验检测和验证
5 应试验消防水泵的各种强制启泵功能。
检查数量:全数检查。
检查方法:使用电压表、电流表、秒表等仪表和直观检查。


真的不知道,为啥一帮水专业的非要对电气专业指指点点。

消防水泵设置自动巡检装置之前世今生 第3张

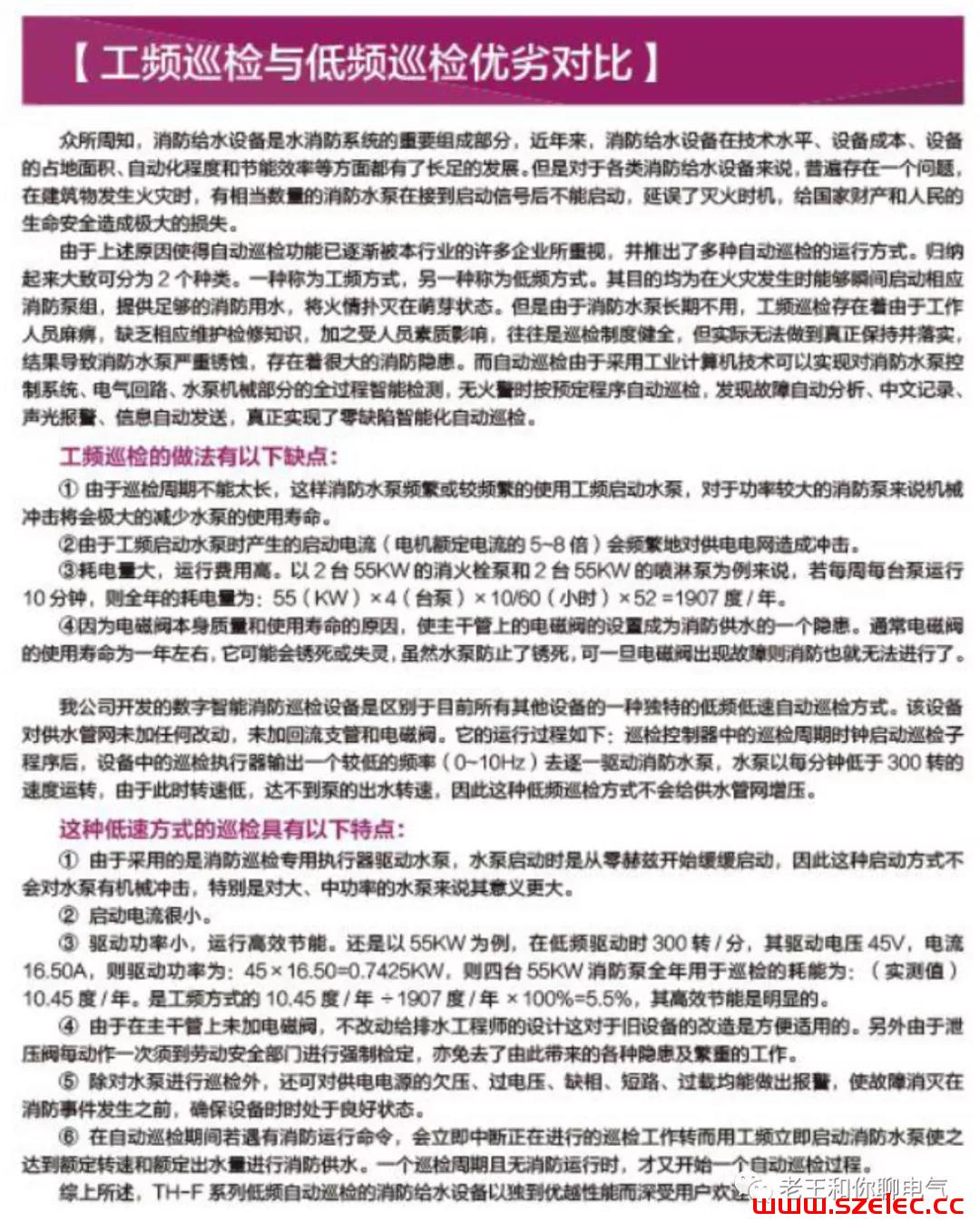

截图是某厂家对巡检柜的说明


国家消防验收并未强制要求消防系统必须采取“自动巡检设备”,对于终端用户来说,大多数时候使用“自动巡检设备”属于无奈之举,原因是“人的懒惰,责任心、流于形式”使“人工定期检查”形同虚设,但这并非没有办法去纠正上面关于“人”的问题。


从另一角度来说,GB50974-2014《消规》强调“低频运转”、“不出流”这两点,实际是在规避自身的责任,“低频运转”和“不出流”不能测试消防泵的 真实能力,而“工频”运行必然造成管网压力负担,而生产厂家将“无人值守” 作为其卖点,如果还是需要人员前往现场“值守”,就没有人来买“自动巡检” 设备了,但从上面的分析可以看出,“自动巡检设备”对消防泵组的检查功 能有限。

另外,在“自动巡检”过程中,如果“工频”运行,但要求“出流”的情况,由于“无人值守”,必然要求消防泵测试管道采用电动阀门,一旦采用电动启闭阀门。

如果在“自动巡检”过程中,水消防系统有“消防启泵”信号过来,《消规》 是要求立即退出“自动巡检”,马上执行“工频运行”命令的,如果这个时候“自 动巡检”设备如果没有及时发出关闭电动阀门指令或电动阀门接受到指令, 但无法关闭的情况,还是需要“人员现场干预”,或者各种原因没有“人员现 场干预”而引发重大火灾的情况,“自动巡检设备”的厂家是要承担责任的。

所以,也就出现 GB50974-2014《消规》要求的“低频运转”、“不出流”…

还有一点,消防泵房电压是380V来说,情况还好一点,就是“巡检设备”也同样采用 “380V”的电压,如果电动消防泵组采用的是“6kV”或“10kV”的高压电,而选择这个电压的一般都是大功率的电机,在选“巡检设备”时就会遇到问题:

a) 由于采用高压电机,就必须采用高压巡检柜方案,高压变频器的价格昂贵,必然推高整个项目的造价;

b) 高压电机,如果需要采用 380V“巡检设备”,必须要将电机改为380V, 这使许多项目会变得很棘手,因为 380V 的大功率电机对于电网冲击很大, 要考虑现场变压器负荷是否满足使用要求。

我们并不是一定说国外的技术、标准就一定比国内好,关起门来讲,欧美国家工业发展领先于国内很多年,这是众所公认的事实,而欧美国国家在工业发展时经历过的消防问题,我们今天已经或正在经历,今天 欧美国家消防技术发展到了一个新的高度,但它的标准从未出现过“自动 巡检设备”,现在技术还没达到“无人看护”的技术水平。

把“人”的问题和企业财产及人员生命安全”摆在一起的时候,我们相信 “人工定期检查”应该不再是问题,必须说,现阶段关键还是要靠人,只有人到现场,才能够发现问题和解决问题,所以,最终还是要在公司管理制度 上面下足功夫,单纯质量可靠的设备还不够,只有安装得当并且定期进行 测试和维护才能确保消防泵设备可靠。
