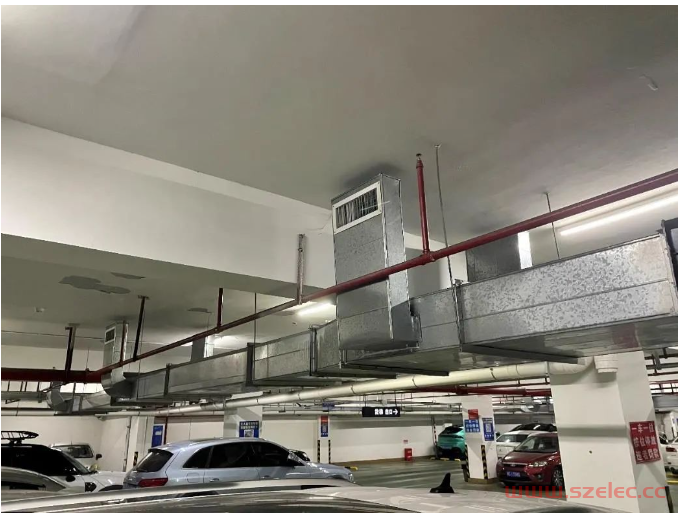

看到有项目排烟口设置在排烟管顶部，距离顶板仅50mm。这样对于安装、调试、验收都会有影响。国标规范只对对于排烟口距离顶板的距离并没有强制规定，但排烟口风速不能大于10m/s，烟气流入口的颈部烟气速度不宜大于1.5m/s，因此距离顶板间距至少不能影响排烟效果，不影响风量调试操作。以下资料供参考。广西制冷学会《建筑防烟排烟系统技术标准》问题释疑（2020年5月版）38.《标准》第4.6.14条及附录B排烟口最大允许排烟量中的注释1、本表仅适用于排烟口设置于建筑空间顶部，且排烟口中心点至最近墙体的距离大于或等于2倍排烟口当量直径的情形。当小于2倍或排烟口设置于侧墙时，应按表中的最大允许排烟量减半。问：空间顶部设置的排烟口是否考虑距离顶板需要2倍当量直径（不设置吊顶情况）？答：仅考虑距离垂直的墙面的距离，距离顶板的距离不考虑。杭州-《建筑防烟排烟系统技术标准》GB51251-2017宣贯疑难问题解答59. 地下储藏室的层高 2.8m，净高 2.7m，清晰高度 1.35m，活动挡烟垂壁的高度最大能做到距地 1.8m 还是清晰高度以上就可以？排烟口朝风管上方开口，是否考虑间距要求？3 米以下的净高时清晰高度要高于一半以上； 通常排烟管往上开口的排烟口距离楼板不宜小于当量直径。排烟口仍然要满足单个排烟口最大允许排烟量要求。通常最小间距不宜小于 1.0 米。《建筑防烟排烟系统技术标准》应用培训研讨答疑精编（2019.5.7-8日）29. 排烟口设置在风管上部时，风口与顶板距离是否有要求？
答：风口与顶板距离，应保证通过该距离的风速不大于排烟口的风速。50、排烟口在排烟管顶部安装时，排烟口距顶板距离不宜太小，不能影响火灾时烟气的正常吸入，宜不小于2倍的排烟口当量直径。10 排烟口设置于排烟管道上部时，排烟口宜采用方形风口，吸风断面距其上部的建筑构件遮挡物需不小于0.25D的距离。【条文解释】风口当量直径D=2ab/（a+b），距构件距离为d。应保证排烟有效面积不小于风口面积，即2（a+b）·d≥ab，则d≥0.25D。1 确定机械排烟系统单个排烟口最大允许排烟量查《建筑防烟排烟系统技术标准》GB51251附录B时，若房间净高或烟层厚度处于中间值，排烟口最大排烟量不可以按插值法查表，应按公式《建筑防烟排烟系统技术标准》GB51251第4.6.14条的规定计算确定。2 对于空间顶部设置的排烟口，距离顶板的距离不小于300mm。3 排烟口附墙设置时，单个风口最大允许风量应减半。1 排烟口宜设置在顶棚或靠近顶棚的墙面上；当设置在侧墙时，吊顶与其最近的边缘的距离不应大于0.5m。【注解】当排烟口设置在风管上方时，吸风断面与其上部的建筑构件、遮挡物、顶板底面净距应不小于风口短边距离。
