GBT 15544.5-2017 三相交流系统短路电流计算 第5部分:算例

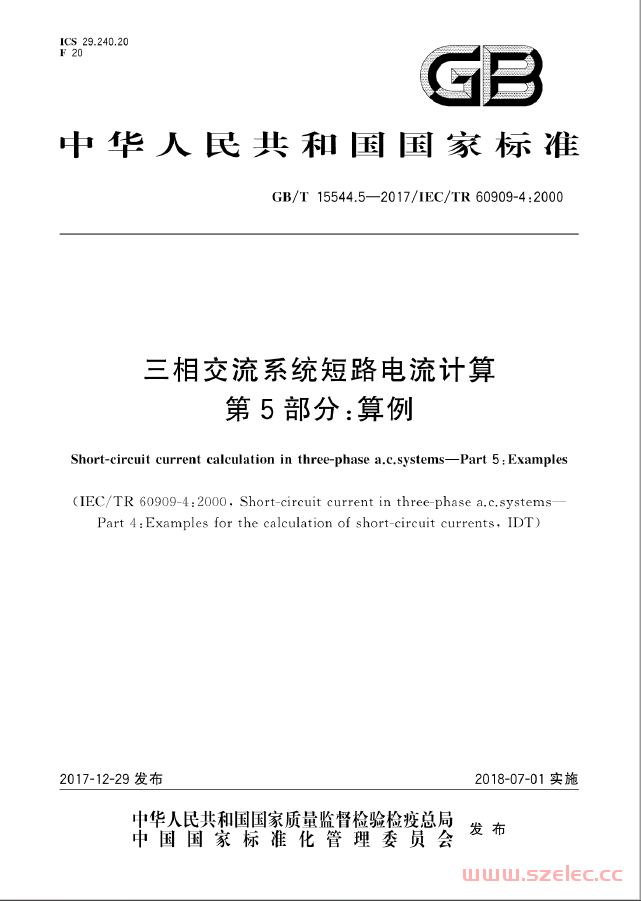

GBT 15544.5-2017 三相交流系统短路电流计算 第5部分:算例 第1张

GB/T 15544.5-2017《三相交流系统短路电流计算 第5部分:算例》是中国国家标准,由全国短路电流计算标准化技术委员会(TC424)归口,主管部门为中国电力企业联合会。该标准的主要起草单位包括中国电力科学研究院、国家电网公司国家电力调度控制中心和西安交通大学等。

该标准发布于2017年12月29日,并从2018年7月1日起实施。它等同采用了IEC国际标准IEC/TR 60909-4:2000,中文名为《三相交流系统短路电流计算 第4部分:三相交流系统短路电流 第4部分:短路电流计算案例》。

GB/T 15544.5-2017提供了依照GB/T 15544.1进行50Hz或60Hz三相交流系统短路电流计算的算例。内容包括正序、负序及零序系统中电气设备的建模,以及低压系统、带有异步电机的中压系统及发电厂系统的算例。这些算例与IEC 60909(1988)中给出的算例相似,但根据GB/T 15544.1-2013进行了修改。标准中增加了对比等效电压源法和叠加法的计算结果

该标准还提供了测试系统的接线图和计算数据,以及依据GB/T 15544.1得到的短路电流计算结果。算例包括380kV、110kV、30kV及10kV四个不同电压等级,含有发电厂设备、发电机、异步电动机等,计算结果包括I"k、ip、Ib、Ik、I"kl和ipl。这些算例可用于测试短路电流的计算机程序。
