电气竖井的设计

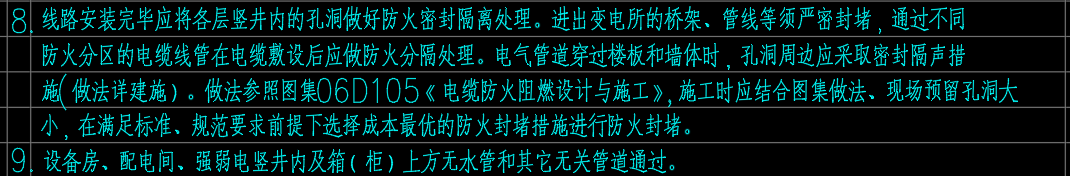

电气竖井的设计 第1张

  1. 位置选择:根据建筑规模、供电半径、电压等级、用电性质、防火分区等综合考虑(无关管线不得穿过强弱电井,如毗邻水井,须增加防水措施)

  2. 土建要求:

    a.每个电气竖井每层设检修门,耐火等级不应低于丙级,电气竖井墙壁为耐火极限不低于1h的非燃烧体 。

    b.母线、桥架穿越楼板处采用防火隔板及防火堵料隔离;电缆和导线穿越楼板时预埋钢套管,布线后两端管口应做密闭隔离。

    电气竖井的设计 第2张

  3. 线路敷设:

     a.电缆桥架在电井内敷设时,非应急电源与应急电源的配电干线在同一竖井内敷设的情况下,应分别布置在电井两侧,且消防配电线路应采用矿物绝缘电缆;当电气竖井内同时敷设

    高压10kV和低压220/380V电源线路时,其间距应不小于500mm,并宜将高压电缆线路敷设在金属线槽内。

    b.强弱电井尽量不考虑合并设置。

    c.超过250m的高层建筑至少设置两个强电电气竖井。普通配电装置和消防应急装置分别安装在不同的电气竖井。
