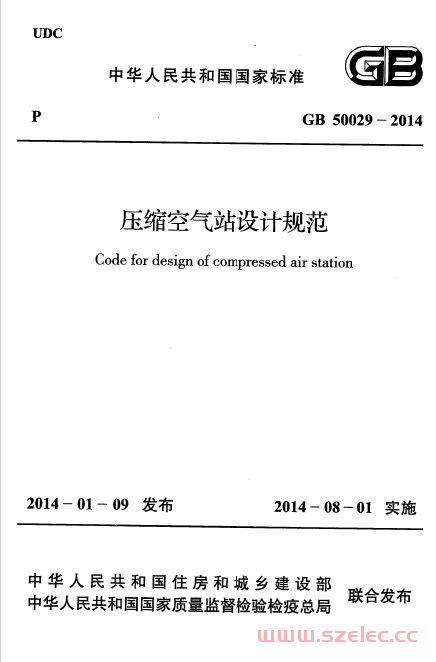

GB50029-2014 压缩空气站设计规范

《GB 50029-2014 压缩空气站设计规范》是中国国家标准，自2014年8月1日起实施，适用于装有电力驱动、工作压力小于或等于42MPa的活塞空气压缩机、隔膜空气压缩机、螺杆空气压缩机、离心空气压缩机的新建、改建、扩建的压缩空气站及其压缩空气管道的设计。

主要内容

总则

规范旨在保证压缩空气站设计的安全生产、环境保护、节能和改善劳动条件，做到技术先进和经济合理。

明确了规范的适用范围，不适用于井下、洞内等特殊场所。

压缩空气站的布置

应根据用气负荷中心、供电供水条件、扩建可能性等因素综合考虑。

避免靠近散发有害气体或粉尘的场所，宜位于其全年最小频率风向的下风侧。

工艺系统

应满足用户对压缩空气湿度等级、处理量和压力的要求。

对压缩空气干燥装置和过滤器的设置有详细规定。

设备布置与组成

规定了设备的布置方式，如机器间、储气罐间等的设置。

对设备的拆装、检修通道及起重设备的设置有明确要求。

土建

对机器间、储气罐间等的建筑要求进行了规定，如屋架高度、防护墙厚度等。

强调了安全出口、疏散通道及地面材料的要求。

电气、控制和仪表

规定了电气设备的布置、控制系统的设置以及仪表的配置。

给水和排水

对压缩空气站的给排水系统设计提出了要求。

采暖和通风

明确了采暖和通风系统的设置要求。

压缩空气管道

规定了管道的敷设方式、材料选择、连接方式及防腐措施。

对管道的压力损失、阀门设置、热补偿及防冻措施等进行了详细说明。

特别注意

安全与环保：规范强调了安全生产和环境保护的重要性，特别是在火灾危险性分类和防振、隔声措施方面。

节能与经济性：设计时需考虑节能和经济性，充分利用现有设备和管道。
