安科瑞集中控制型疏散指示系统图集 符合GB51309-2018 DWG

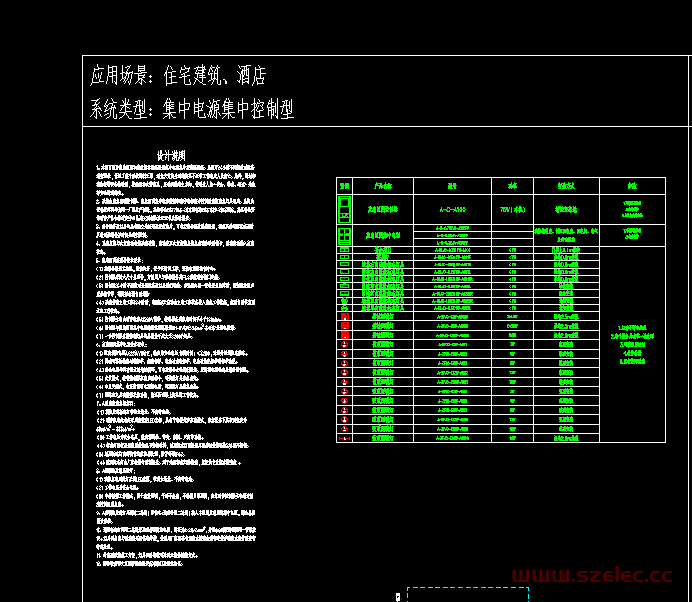

安科瑞集中控制型疏散指示系统图集 符合GB51309-2018 DWG 第1张

 GB51309-2018_dwg_1.rar (88.27 KB, 下载次数: 0)1、本项目消防应急照明和疏散指示系统采用集中电源集中控制型系统。系统可24小时不间断的对设备进行巡检,保证了整个系统运行正常,避免火灾发生时的灯具不正常工作造成人员伤亡。此外,通过和消防报警设备的联动,获悉现场火警信息,正确调整逃生方向,使逃生人员‘安全、准确、迅速’地选择安全通道逃生。2、系统由应急照明控制器、应急照明集中电源装置和集中电源集中控制型消防应急灯具组成。系统内设备及灯具均为同一厂家生产制造,系统符合GB17945-2010国标和GB51309-2018国标,并具备公安部消防产品合格评定中心出具3C强制性认证证书及检验报告。3、每台设备及灯具均具有独立地址码及控制芯片,可与控制器通过总线通信,把灯具的运行状态及时反馈到控制器并对灯具进行控制。4、系统应能与火灾自动报警系统通信,自动获取火灾报警点信息或消防联动信号,系统自动进入应急状态。5、应急照明控制器技术要求:(1)控制器采用工控机,散热良好,便于长时间工作,安装在消防控制中心。(2)控制器采用大尺寸显示器,方便用户与监控设备及FAS系统进行接口连接。(3)控制器24小时不间断对系统设备及灯具进行巡检。当系统内忍一设备发生故障时,控制器发出声光报警信号,排障后报警自动消除(4)系统持续主电工作48小时后,每隔30天自动由主电工作状态转入应急工作状态,然后自动恢复到主电工作状态。(5)控制器主电由消防电源AC220V供给,控制器备用应急时间不小于180mins。(6)控制器与应急照明集中电源的通信回路采用NH-RVSP2*1.5mm2/-SC20/走弱电桥架。(7)一台控制器直接控制灯具的总数量不应大于3200个灯具。6、应急照明集中电源技术要求:(1)取自消防电源AC220V/50HZ,输出为安全电压,切换时间:≤0.25S,采用分区域应急供电。(2)具有可靠的输出过载保护、短路保护、电池过充电保护、电池过放电保护等保护功能。(4)每台电源均具有独立的地址编码,可与控制器主机进行通信。及时把电源状态反馈给控制器。(5)火灾模式,接收控制器应急启动指令,可实现灯具应急点亮。(6)非火灾模式,在正常照明电源断电后,可实现灯具应急点亮。(7)回路配电具有数据采集功能,能巡检回路上灯具的工作状态。7、A型消防应急标志灯:(1)消防应急标志灯带独立地址、不自带电池。(2)消防应急标志灯采用高亮度LED光源,具有节电模式和应急模式,应急状态下其表面亮度为 50cd/m2/ - 300cd/m2/。(3)工作电压为安全电压,能实现巡检、常亮、频闪、灭灯等功能。(4)标志灯面板采用高质量拉丝不锈钢材料,地面标志灯面板采用耐腐蚀性能强的304级不锈钢。(5)地面标志灯内部构件均做防腐处理,防护等级IP67。(6)地面标志灯由厂家提供专用预埋盒。对于地面标志灯的接线,应提供专业防水接线盒 。8、A型消防应急照明灯:(1)消防应急照明灯采用LED光源,带独立地址、不自带电池。(2)工作电压为安全电压。(3)非持续型工作模式,用于疏散照明,平时不点亮,不兼做日常照明,应急时由控制器主机通过总线控制强制点亮。9、A型消防应急灯具通过二总线(即供电+通信合用二总线)接入本区域应急照明集中电源,穿金属管敷设保护。10、地面标志灯具间二总线采用耐腐蚀橡胶电缆,线径为2*2.5/4mm²,并沿SC20镀锌钢管同一管路敷设。灯具引出线与总线应采用挂锡焊接,并采用厂家配套专用防水接线盒进行连接并灌防水密封胶进行密封处理。11、考虑到后期施工方便,灯具回路线缆可采用无极性接线方式。12、消防联动需火灾报警系统提供标准接口及通信协议。


安科瑞集中控制型疏散指示系统图集 符合GB51309-2018 DWG 第2张GB51309-2018_dwg_1.rar
