聊聊医用DR设备的设计

X光机是常用的医疗设备,现在已经升级到数字式胸片机,叫DR机,全称为数字放射线照相技术,其工作原理是计算机控制X光传感器的数据采集和传输时序,并读取探测器的图像数据。因此,传统的X光机是模拟信号,而DR机器属于数字式。

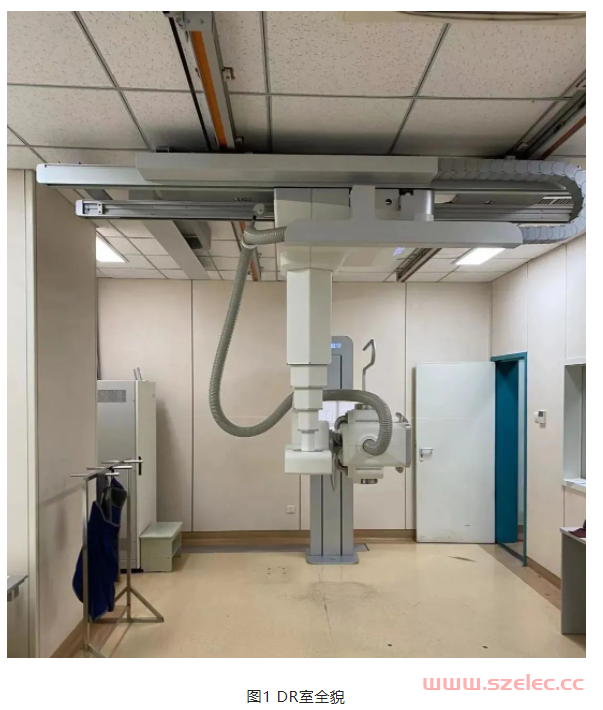

DR室为1类医疗场所,属于医用X射线诊断设备。自动恢复供电时间为0.5s~15s(含)。DR室全貌见图1所示。

聊聊医用DR设备的设计 第1张

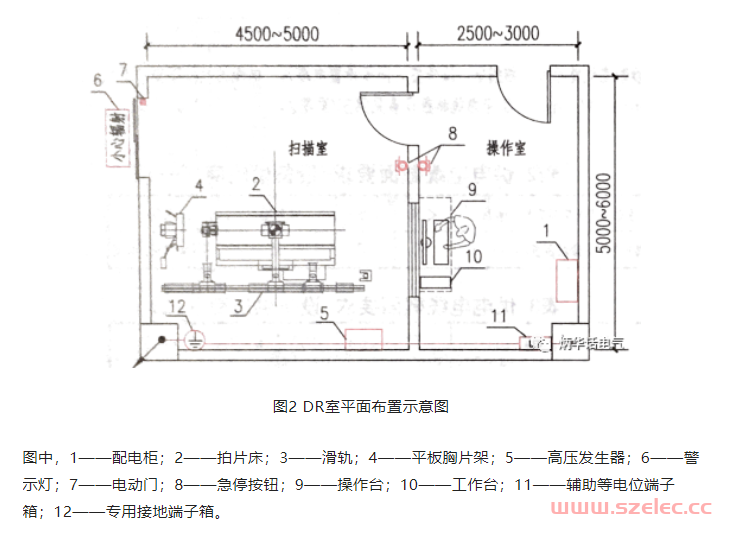

X光机的主要技术参数及布置、供电可参考国家标准图集19D706-2《医疗建筑电气设计与安装》,DR设备功率各厂家各不相同,通常从65kVA~135kVA,配50kW、65kW、80kW不同功率的高压发生器,多为AC 380V电源供电。DR室平面布置详见图2所示。

聊聊医用DR设备的设计 第2张

DR机作为影像科诊断用电设备,其负荷等级与医院等级有关,例如,三级、二级医院DR机为二级负荷,详见JGJ 312-2013《医疗建筑电气设计规范》

聊聊医用DR设备的设计 第3张

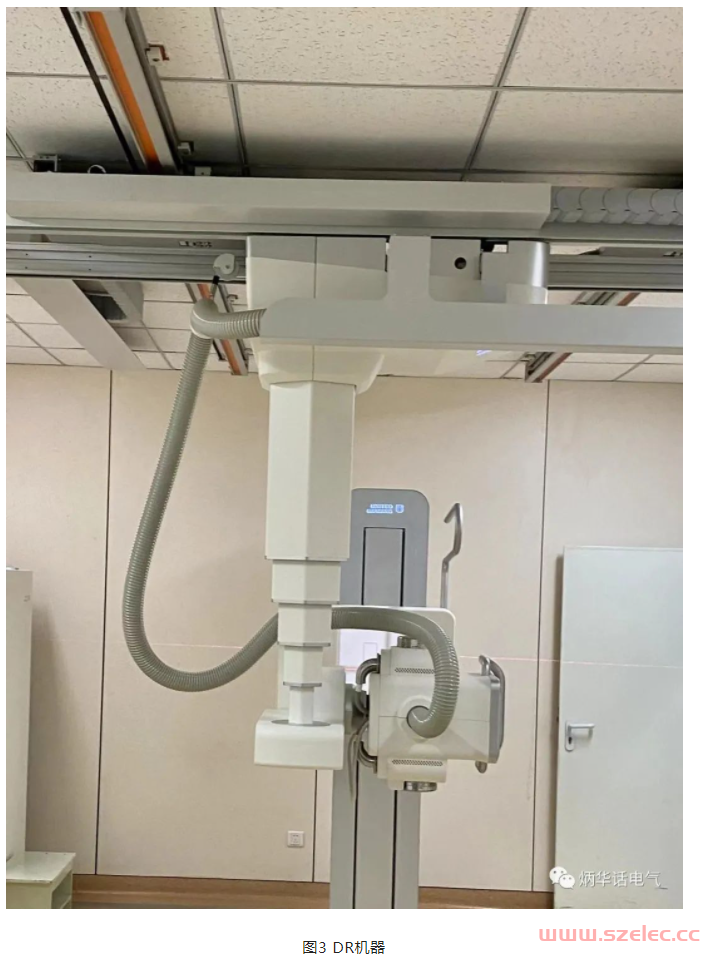

图3为DR机器特写,本图所示将用于拍摄胸片,对于患者来说,与传统的X光机一样,使用比较方便、便捷。
