强弱电机房面积估算

采用用户变电所供电,变电所供电半径为不宜超过250M(变电所至强电井距离+楼高),超过此半径或者供电容量超过500KW需增设变电所;电井供电距离不宜超过50m。弱电井至最远末端设备不宜超过90m。

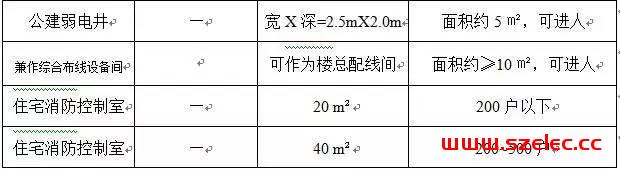

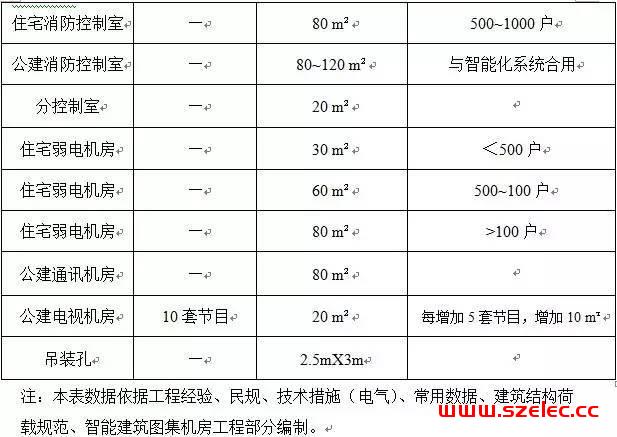

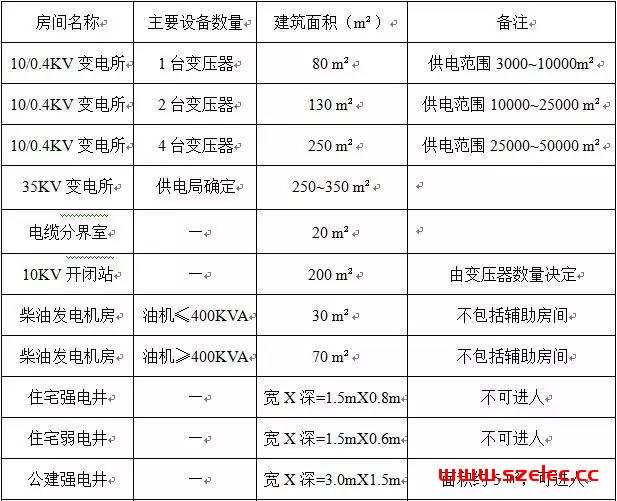

各电气机房、竖井面积

强弱电机房面积估算 第1张


强弱电机房面积估算 第2张

强弱电机房面积估算 第3张

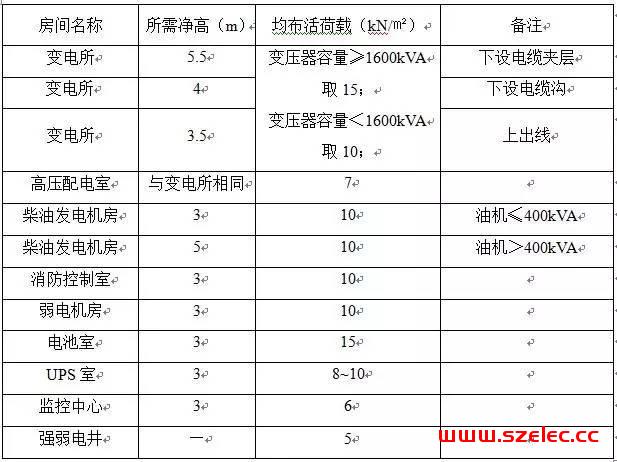

电气机房所需层净高及荷载

强弱电机房面积估算 第4张

强弱电机房面积估算 第5张
