DALI总线智能照明协议

本站在存续的时间将永久免费,所有文章除回复可见外不设置任何访问限制,增加打赏将用来维护和提升网站服务器网速及容量,本站现存储文件四千多个,总存储量50G以上,不得已部分新增文件已第三方存储,需要大家打赏支持网站扩容增速,谢谢!

数字可寻址照明接口是用于数字照明控制的专用协议简称DALI。


DALI的产生



DALI最初是为了取代荧光灯镇流器简单的、单向、广播式的0 / 1-10V模拟控制操作,实现数字控制,配置和查询而开发的。




新DALI的愿景和使命



•愿景



DALI-2通过现有DALI Version-1系统相比已显著提升的互通性和新增的功能,来促进基于最新IEC 62386系列标准的照明控制解决方案的市场不断成长。



•使命



为 IEC 62386系列标准规范的数字可寻址照明接口(DALI)定义、标准化、发布和维护相应的测试认证及Logo授权管理程序。持续提升多厂商系统互通能力。为行业及用户,维护和提升DALI技术及认证程序的价值。加速开发超越当前IEC62386标准的新功能。

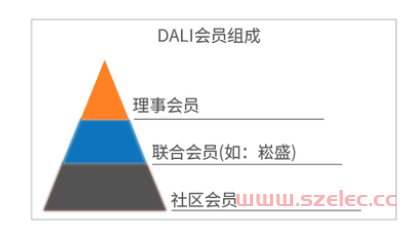

DALI联盟组成



DALI是由DiiA(数字照明接口联盟) 制定、维护、更新和发展的专业照明技术。

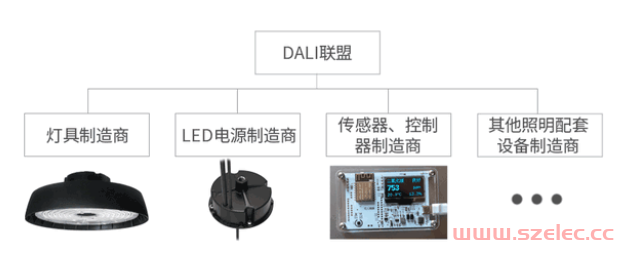

DALI联盟是由全球照明供应商组成的团体。



•为数字照明控制制定了相关规则的协议



•为数字照明控制制定的全球性的开放标准


▎DALI优点-数字通信



•强大的通讯能力



•短地址(64+64), 群组/广播控制



•通过软件灵活设置参数



•双向通讯 (反馈)



•半双工、双向编码、1200bit/S



▎DALI优点-布线效益



•标准两芯电缆



•无极性与网路布线架构有弹性



•DALI通道可提供电源, 通讯信号及控制



▎技术限制



•最多64+64DALI装置(短地址)



•最远设备距离不超过300米



•每个DALI通道提供最大电流250mA



▎DALI三种基本配置

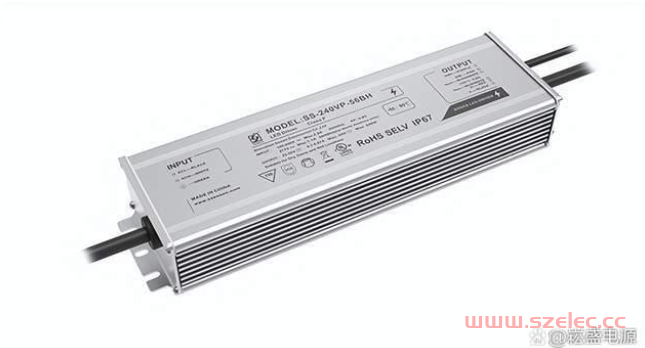

驱动器:LED驱动电源

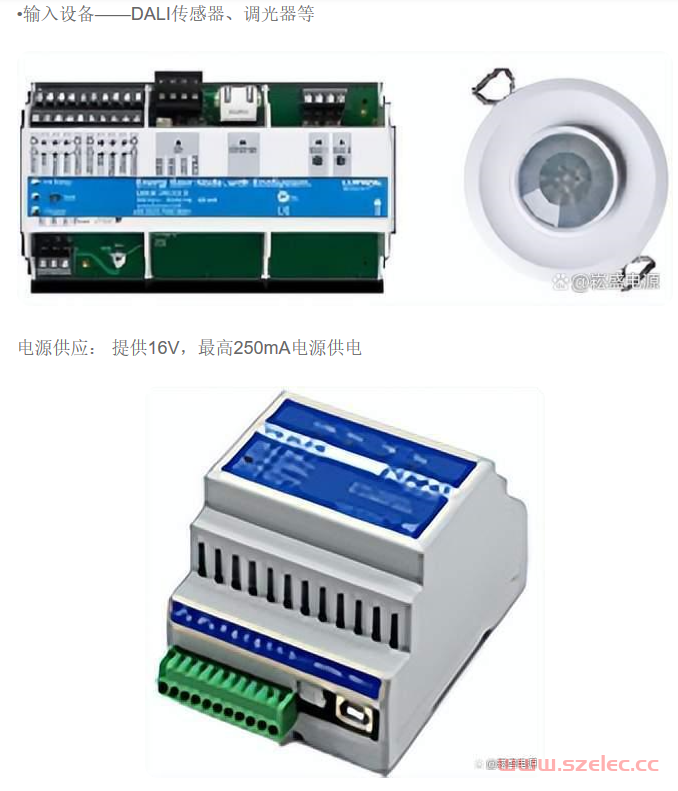

控制装置包含两种基本类型:



•应用控制器——DALI控制系统等


▎DALI系统功能



DALI简单架构

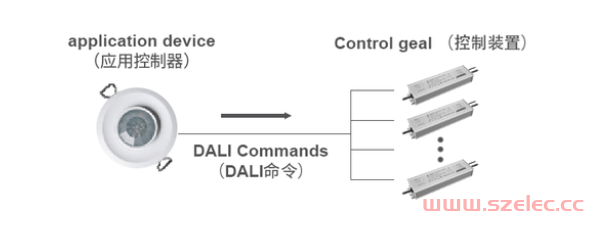

•控制器直接连接电源,工作方式与0-10V系统类似,无需任何编程。



•通常称为“广播”系统,因为命令只是广播到所有设备。



•不需要地址,场景,编组和其他配置。



•总线接线可用于将操作分成多组灯,其方式与0-10V相同。

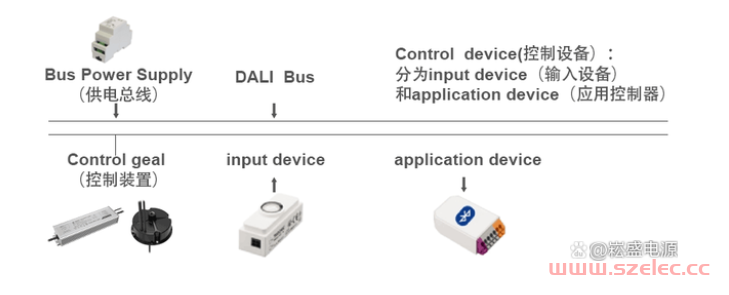

DALI标准架构



产品在同一DALI总线上连接在一起,无需划分总线接线。



使用工具设置系统,如笔记本电脑、平板电脑、手机、红外手持设备、液晶触摸屏甚至壁挂式按钮都是编程工具。


主要的编程步骤:



•分配地址



•对设备进行分组



•根据需要设置场景,淡入淡出时间和其他参数



▎DALI的标准

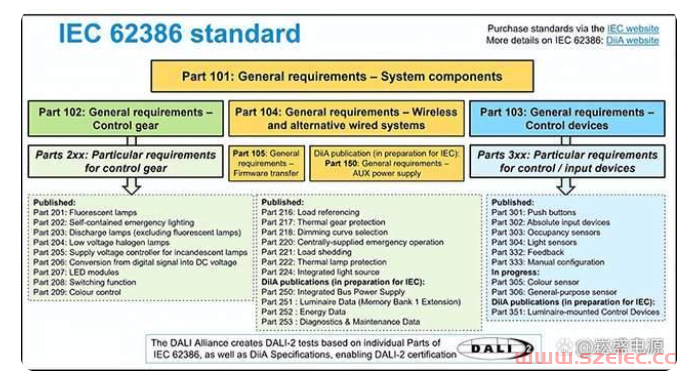

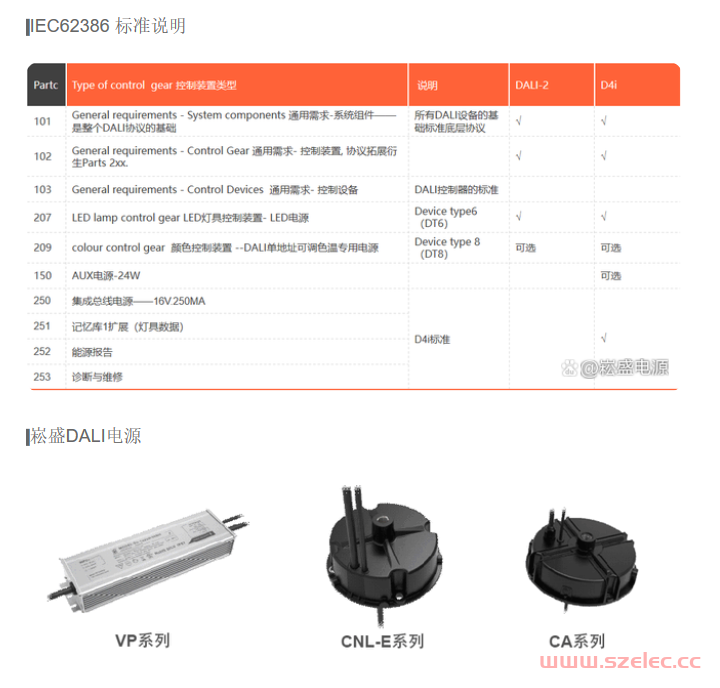

IEC 62386是DALI的唯一标准
