摘要:
《建筑防火通用规范》执行后,土建7.1.5条文,在实际过程中,对于机电各专业管线排布和系统设计影响很大,本文稍作归纳,供各位同行探讨。
1、相关条文:
GB55037-2022《建筑防火通用规范》第7.1.5条:
在疏散通道、疏散走道、疏散出口处,不应有任何影响人员疏散的物体,并应在疏散通道、疏散走道、疏散出口的明显位置设置明显的指示标志。疏散通道、疏散走道、疏散出口的净高度均不应小于2.1m。疏散走道在防火分区分隔处应设置疏散门。
2、相关影响:
1)挡烟垂壁底部净高不得小于2.1m
疏散走道要求挡烟垂壁下沿距地净高不小于2.1m,对于目前所有项目防排排烟设计影响是非常大的。如某项目在一次土建阶段,建筑专业考虑吊顶控制线时,层高控制在2.5m。此时如在疏散走道区域设置挡烟垂壁(最小高度0.5m),疏散走道净高即2.0m,无法满足疏散净高要求。因此如封闭吊顶且需要设置挡烟垂壁时,层高至少要控制在2.6m。
有人会问,选用电动挡烟垂壁可以解决吗?
答案是肯定不行的,电动挡烟垂壁火灾时释放后的距地高度,同固定挡烟垂壁一样,因此使用电动挡烟垂壁无法解决此问题。
此时就需要考虑其他措施,如增加防火门、增加机械排烟、改变吊顶型式、增加自然排烟窗高度或面积等等措施。

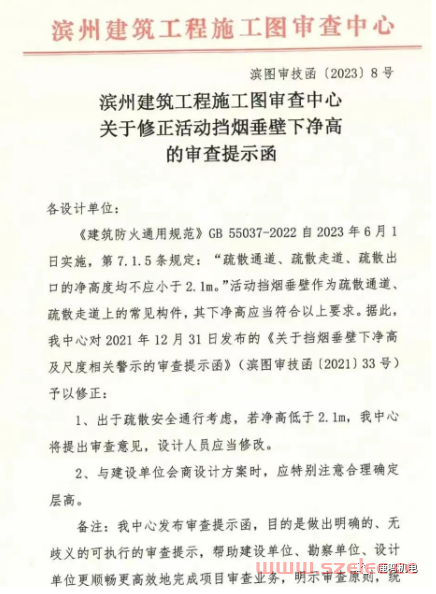

鉴于目前项目此类问题较多,部分审图公司也专业发布了提示函:
2)疏散走道层高受限,管线无法敷设
某项目,住宅地下室层高2.9m,除去疏散最小高度2.1m,梁高600~800mm,如按目前规范实施,机电管线几乎无法正常从走道区域穿行。
此时需要与结构专业沟通,减少梁高,或走道区域不设梁。
3、结论:
目前不论是一次土建,还是二次精装修阶段,疏散走道净高2.1m的要求,都对机电专业的防排烟设计、机电管线路由规划,提出了很高的要求。
机电专业在设计时,应充分考虑和理解建筑层高控制、结构梁高等限制因素,合理选择防排烟型式、防烟分区划分,以及管线综合设计等。
