疏散指示标志灯选择大型、中型还是小型,是按照房间高度还是灯具安装高度?

一、规范要求

《应急照明与疏散指示系统技术标准》GB51309-2018

3.2.1-6 标志灯的规格应符合下列规定:

   1)室内高度大于4.5m的场所,应选择特大型或大型标志灯;

   2)室内高度为3.5m~4.5m的场所,应选择大型或中型标志灯;

   3)室内高度小于3.5m的场所,应选择中型或小型标志灯。


条文说明:

3.2.1-6 目前,标志灯的规格分为特大型、大型、中型和小型四种类型,为了有效保证人员对标志灯指示信息的清晰识别,应根据不同的设置高度选择适宜规格的标志灯。

     规范条文内所述为室内高度(装修场所一般指吊顶下净高),条文说明内所述为安装高度,前后矛盾,也因此让设计师疑惑到底是以哪个为准,那么让我们看看有没有相关问题的官方答疑。


二、相关答疑

1)《江苏省建设工程消防设计审查验收常见技术难点问题解答》JS-XFSJSCYS-2021

3.3消防应急照明及疏散指示系统

1、《消防应急照明和疏散指示系统技术标准》GB51309一2018的第3.2.1条 标志灯的规格应符合下列规定:室内高度大于4.5m的场所,应选择特大型或大型标志灯……

问:此处“室内高度”是指室内净高还是标志灯设置高度? 答: “室内高度”是指标志灯安装高度

2)《山东省建筑工程消防设计部分非强制性条文适用指引》

3.0.18 根据《消防应急照明和疏散指示系统技术标准》第3.2.1条6款中,按照室内高度确定标志灯的规格。是否可理解为应按灯具的安装高度确定选用标志灯规格,而不是按照室内高度?

答:按照安装高度确定。

3)《石家庄市消防设计审查疑难问题操作指南》(2021年版)

9.3.24 根据《消防应急照明和疏散指示系统技术标准》GB51309-2018 第 3.2.1 条 6 款中, 按照室内高度确定标志灯的规格。是否可理解为应按灯具的安装高度确定选用标志灯 规格,而不是按照室内高度?

处理意见:按照灯具安装高度确定标志灯的规格,按《消防应急照明和疏散指示系统技术标准》GB51309-2018 第 4.5.11 条 3 款执行。

4.5.11-3原文:安装在疏散走道、通道上方时:

   1)室内高度不大于3.5m的场所,标志灯底边距地面的高度宜为2.2m~2.5m;

   2)室内高度大于3.5m的场所,特大型、大型、中型标志灯底边距地面高度不宜小于3m,且不宜大于6m。

4)《海南省建设工程消防设计审查验收 疑难问题解答》

8.3.8 《消防应急照明和疏散指示系统技术标准》GB 51309 第 3.2.1 条第 6 款,标志灯规格是按室内高度还是按标志灯安装高度定?

答:标志灯规格应综合考虑室内高度安装高度。

安装高度不高于 2.2m 时,标志灯规格应选择中型或小型标志灯。

室内高度大于 4.5m,选择特大型或大型标志灯;

室内高度为 3.5m~4.5m,选择 大型或中型标志灯;

室内高度小于 3.5m,选择中型或小型标志灯。

人员密集的大空间应选择中型及以上的标志灯。

5)《广东省建设工程消防设计审查疑难问题解析》

3.2.2 第 6 款,高度是指室内净高还是标志灯设置高度?正文与条文解释不一致,是否应按第 4.5.11 条的第 3 款执行?答:按《消防应急照明和疏散指示系统技术标准》GB 51309 第 4.5.11 条第 3 款执行,指标志灯的安装高度。疏散指示标志灯的尺寸大小除考虑安装高度外,还应考虑空间大小视线距离


三、综上分析

     以上答疑可以看出,各地方对于该问题的理解也不完全一致,有的认为按照安装高度选择即可,有的则认为应综合考虑室内高度安装高度可以看出各地专家均认可安装高度对标志灯选择是有重要影响的,但是否需要考虑室内高度呢?为了弄清这个问题,我们先看一下特大型、大型、中型和小型标志灯是如何分类的:

疏散指示标志灯选择大型、中型还是小型,是按照房间高度还是灯具安装高度? 第1张

      可以看出,对于标志灯大小的界定已经发生了变化,最新的标准图集已经改为按照标志灯上重要标识的尺寸来界定,不再是《消防应急照明和疏散指示系统》 GB17945-2010所列的那样按照标志灯面板尺寸来定义了,这样的规定更加合理,相信GB17945重新修编后该部分也会统一修改。

     随便抽取了一厂商生产的标志灯尺寸,大家可以感觉一下其大小:

小型标志灯:350*150*8mm

中型标志灯:378*168*16mm

大型标志灯:650*250*22mm

     可以看出,中型和大型标志灯其实也没有想象中的那么大,经过重新定义之后,标志灯整体尺寸可以制作的更加合理。

     另外,《消防应急照明和疏散指示系统技术标准》GB 51309-2018中还有一条不应忽视:

3.2.9-2  展览厅、商店、候车(船)室、民航候机厅、营业厅等开敞空间场所的疏散通道应符合下列规定:

    1)当疏散通道两侧设置了墙、柱等结构时,方向标志灯应设置在距地面高度1m以下的墙面、柱面上;当疏散通道两侧无墙、柱等结构时,方向标志灯应设置在疏散通道的上方。

    2)方向标志灯的标志面与疏散方向垂直时,特大型或大型方向标志灯的设置间距不应大于30m,中型或小型方向标志灯的设置间距不应大于20m;方向标志灯的标志面与疏散方向平行时,特大型或大型方向标志灯的设置间距不应大于15m,中型或小型方向标志灯的设置间距不应大于10m。

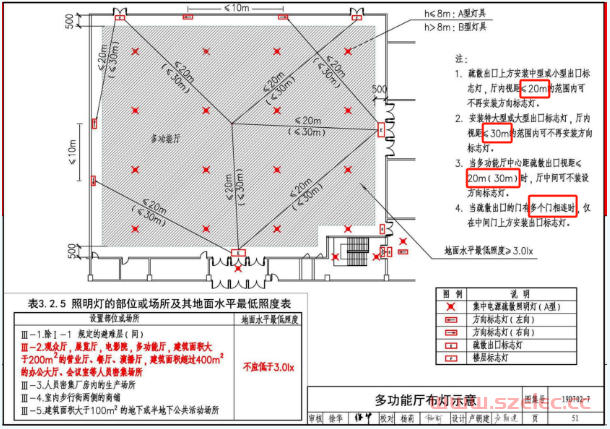

    此条可以延伸,也就是当这种开敞空间场所,如果设置了大型或特大型出口标志灯,那距离该标志灯30米视距范围内可不再设置方向标志灯;如果设置了中型或小型方向标志灯,那距离该标志灯20米视距范围内可不再设置方向标志灯,这其实对我们在进行大空间电气设计来说是非常有好处的,因为这种空间经常很难找到放置疏散指示灯的墙体,如果吊装也因为空间过高不太容易实现,合理利用中型、大型灯对于空间合理布置灯具是非常有利的。图集内也给出了图示如下:

疏散指示标志灯选择大型、中型还是小型,是按照房间高度还是灯具安装高度? 第2张

(引自国标图集19D702-7《应急照明设计与安装》)

      因此,在选择标志灯的尺寸时,首先应了解当地是否有针对此问题的答疑文件,如有答疑文件应按当地文件执行。如没有明确的答疑文件,可以主要按照安装高度选取相应的标志灯尺寸,对于高大空间等开敞区域,了考虑安装高度之外,还应按照空间内的视距范围空间布灯的便捷性、灯具的易辨识性美观性等条件综合选取。人员密集场所高大空间区域为了使疏散标志灯更易辨识,建议选择中型及以上标志灯。
