高层建筑设备管井的设置和一般要求

电气专业

南方电网常用电表外形尺寸

  • 单相1位表箱尺寸(宽x高x厚):220x430x110
  • 单相2位表箱尺寸(宽x高x厚):525x740x115
  • 单相4位表箱尺寸(宽x高x厚):715x810x170
  • 单相6位表箱尺寸(宽x高x厚):840x1070x170
  • 单相12位表箱尺寸(宽x高x厚):1330x10701x170
    注:15年后南方电网仅采用以上单相非金属电表。

电缆井尺寸要求

供电局要求电表箱前操作距离为800mm,如下图示意,长边尺寸:普通用电桥架或母线300mm,电表箱900mm,消防桥架400mm,共1600mm;短边尺寸:电表箱按200mm考虑,表前800mm,考虑电表箱对面设备安装占200mm(尤其是电井短边开门),共1200mm。则该地区电井尺寸需1600mmx1200mm

高层建筑设备管井的设置和一般要求 第1张

强电井、弱电井

  • 电网的电表尺寸更新
  • 各地区电表安装位置要求不同
  • 电井内设备增加(如应急照明箱,住宅母线上限1000A)
  • 现场安装箱体高度超过2.2m,低于0.6米
  • 强电井标准应随市场发展调整。

高层建筑设备管井的设置和一般要求 第2张

规范要求

电气民标 GB51348

高层建筑设备管井的设置和一般要求 第3张

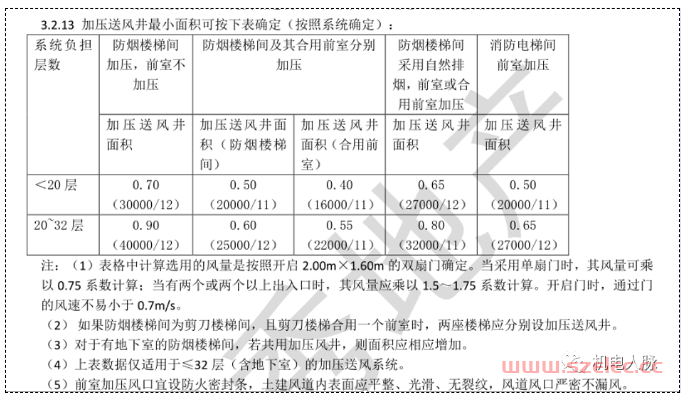

暖通专业

种类:风管井、水管井、其他管井。

设置要求:

1.位置:宜在每个区的中心部位,且在机房附近,直通不宜拐弯。高层建筑为筒体结构,因每层均有进出总管,需墙上开大洞,应与结构提前配合,有些最好将管井设在结构的核心外。

2.种类分为有检修、无检修2种。
有检修:除管道外,检修空间最小应有600mm
无检修:一面为空心砖砌或钢丝网抹灰,遇到检修时将墙拆除。

3.安装空间:风管边距墙的尺寸,对于小风管为150mm,对于大风管应预留150~300mm。

4.公共走道一侧。

5.其他:与电井相邻考虑防水处理,尽量避免。

6.风井长宽比问题。(1:4~6)

高层建筑设备管井的设置和一般要求 第4张

给排水专业

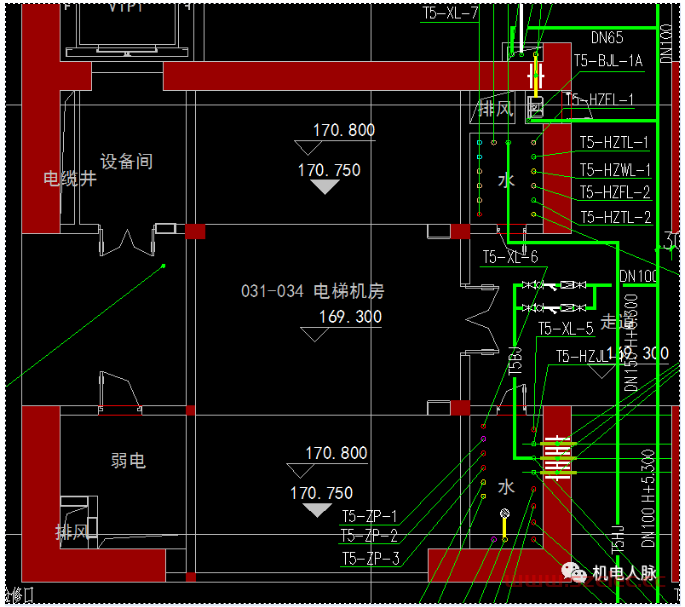

住宅核心筒水井

建筑高度不大于100米的高层住宅建筑,水管井内一般有消火栓箱一个,DN100消防立管一条,DN80的给水管3条,DN50给水支管一条,DN20水表组4~6套,DN100排水管一条,地漏一个。

公建核心筒水井

水管井内一般有DN150消火栓主管2条左右,DN150喷淋管道2条左右,DN100给水管若干条,DN100排水管若干条,地漏一个。

高层建筑设备管井的设置和一般要求 第5张

公建核心筒湿式报警阀间

根据《建筑设计防火规范》GB 50016-2014(2018年版)中第8.3.3条规定,需设置自动喷淋系统;

根据《自动喷水灭火系统设计规范》GB 50084-2017中第6.2.3一个报警阀组控制的洒水喷头数应符合下列规定:
1 湿式系统、预作用系统不宜超过800只;则公建需在塔楼考虑增加设置报警阀间

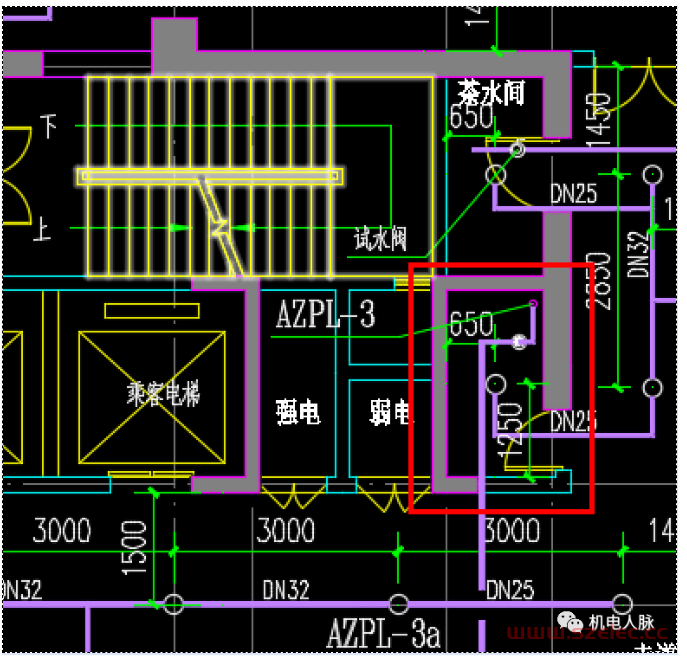

如下所示,根据消防需要部分楼层为报警阀间

高层建筑设备管井的设置和一般要求 第6张

非报警阀间楼层为保洁间

高层建筑设备管井的设置和一般要求 第7张

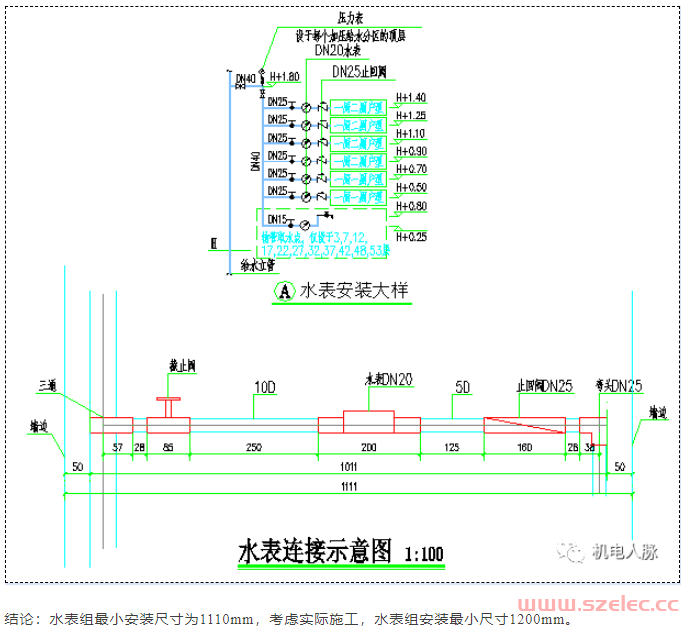

水表最小安装尺寸

自来水安装实际操作时要求:水表前后直管段长度分别为表前10D(D为管路直径)和表后5D。水表直线段如图示意:

高层建筑设备管井的设置和一般要求 第8张

关于设备管井最小尺寸的要求如下:

高层建筑设备管井的设置和一般要求 第9张
