燃烧等级B1、B2等的电缆到底如何选择?

近年来,应急管理部及住建部等消防行业逐渐采用燃烧等级来统筹建筑物的材料使用,电缆作为其中的重要部分,从GB 31247-2014 《电缆及光缆燃烧性能分级》开始,基本所有的标准都开始采用燃烧等级来进行规定。目前此标准将电缆及光缆分为了A、B1、B2、B3一共4个等级。

但是目前市场的产品良莠不齐、厂商对标的产品很少,样本的各种技术参数几乎全无,这未免是非常遗憾的事。绝大多数设计院在做设计时,直接面临着B2、B3电缆如何标注的问题。近期我也是收到了非常多的咨询问题。无法一一作答,这些问题在厂家样本和规范、手册里基本是找不到答案的,这直接影响了设计行业的权威和公信力。下面给大家提供一些相关的材料,供大家设计中把握:
1、根据厂商的建议,B1、B2、B3等级建议直接在电缆型号中体现
根据《CQC17-463416-2020 建设工程用电缆燃烧性能分级认证实施规则》的规定,电缆的标注可在GB/T 19666-2019基础上增加阻燃1级和阻燃2级的燃烧特性代号,并规定相应的产品型号。也即:

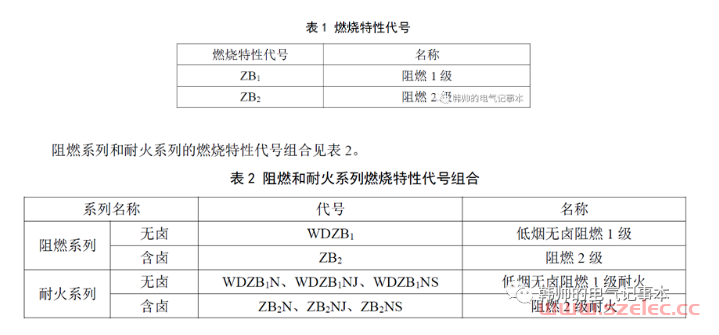

燃烧等级B1、B2等的电缆到底如何选择? 第1张

因此图纸标注可直接按此规则进行电缆型号的标注。由厂商自行去处理电缆的燃烧实验的问题。

示例:铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆,阻燃2级,额定电压 0.6/1kV 1kV,3芯,导体标称截面95mm2,表示为:ZB2-YJV 0.6/1kV 3×95。
注:在产品表面印字中,允许根据线缆实际外径大小将“B1”和“B2”中的下标变形处理为“B1”和“B2”。
2、A级的电缆有哪些可以使用?
根据根据XF/T 306-20XX《阻燃及耐火电缆性能要求和试验方法》编制组在规范编写过程中进行的燃烧实验,选取了2组样品进行了验证试验。可有如下结论:

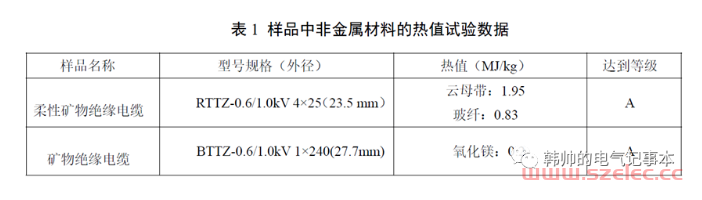

燃烧等级B1、B2等的电缆到底如何选择? 第2张

可见目前仅有RTTZ、BTTZ可以通过,市场上常见的大多数号称柔性矿物绝缘电缆都无法认定为A级。

3、B1、B2、B3级的电缆都有哪些些电缆可以通过实验?

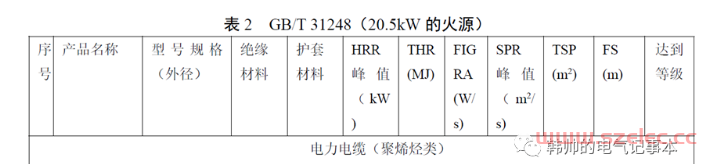

B1级实验较为严格,B2级燃烧实验并不必须要求无卤低烟,只是市场产品较少,导致给大家这么一个印象。对21个阻燃电缆样品按照GB/T 31248-2014进行了21次试验,试验数据见表2:

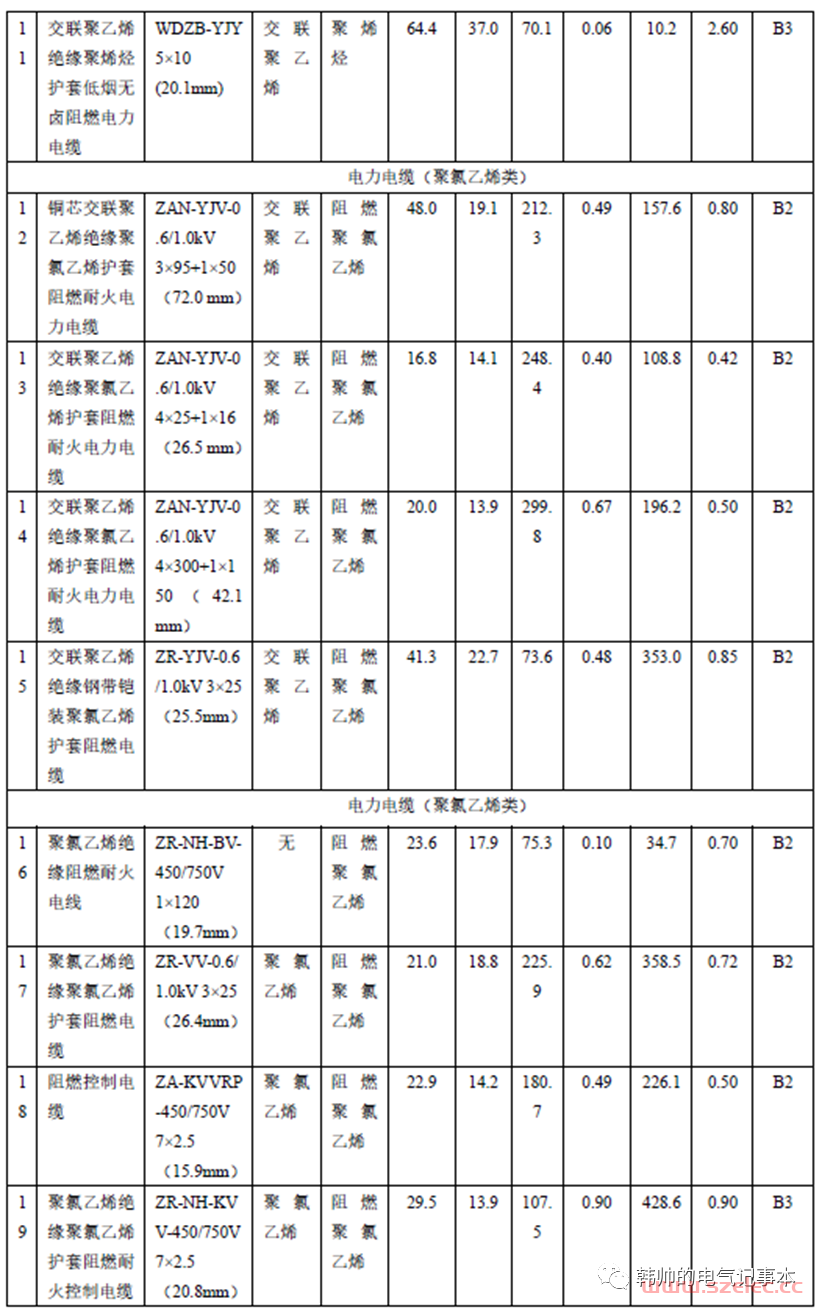

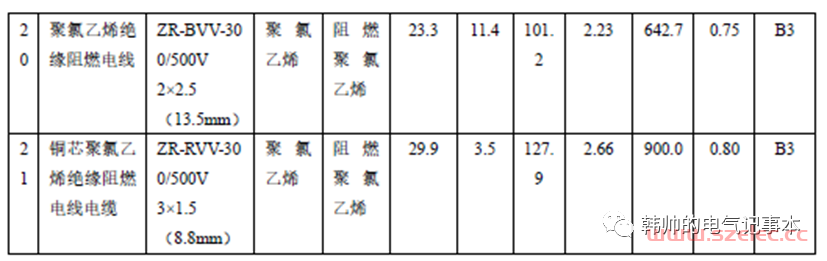

燃烧等级B1、B2等的电缆到底如何选择? 第3张

燃烧等级B1、B2等的电缆到底如何选择? 第4张

燃烧等级B1、B2等的电缆到底如何选择? 第5张

燃烧等级B1、B2等的电缆到底如何选择? 第6张

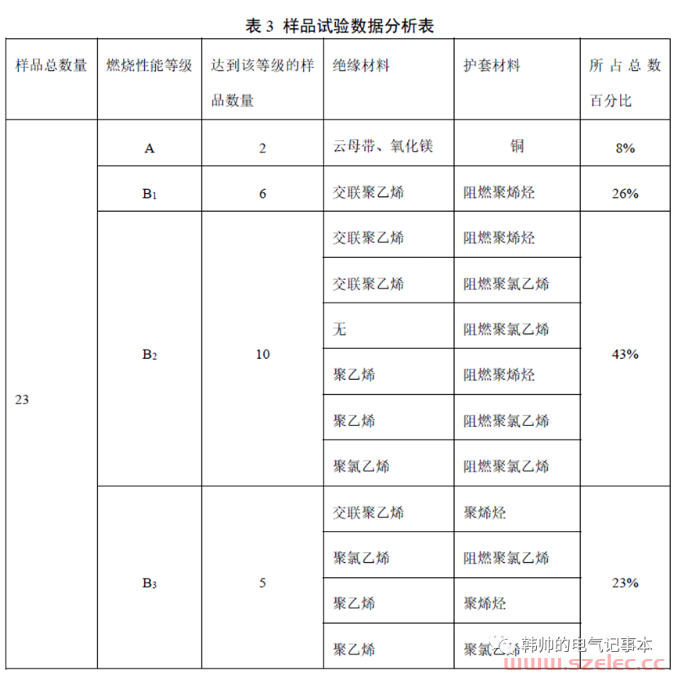

从以上数据我们可以看出:A级电缆为矿物绝缘电缆;B1级为氟塑料或阻燃聚烯烃材料的电缆;B2级有阻燃聚烯烃和阻燃聚氯乙烯材料的电缆;B3 级主要为阻燃聚氯乙烯或普通聚烯烃材料的电缆。当然,B3等级要求最低,所有电缆都可达到。其搭配可参加下表:

燃烧等级B1、B2等的电缆到底如何选择? 第7张
