消防挡烟垂壁位置、高度及验收要求详解

一、挡烟垂壁设置要求

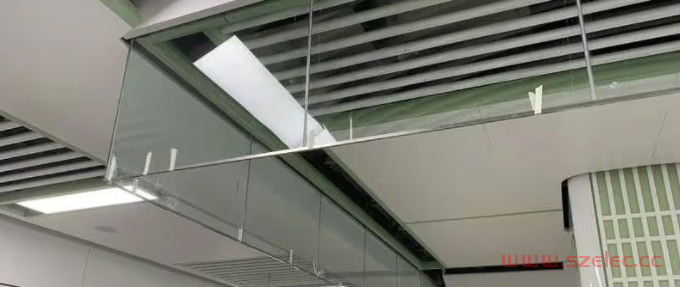

根据规范《建筑防烟排烟系统技术标准》GB 51251-2017中的规定，以下情况下需设置挡烟垂壁：

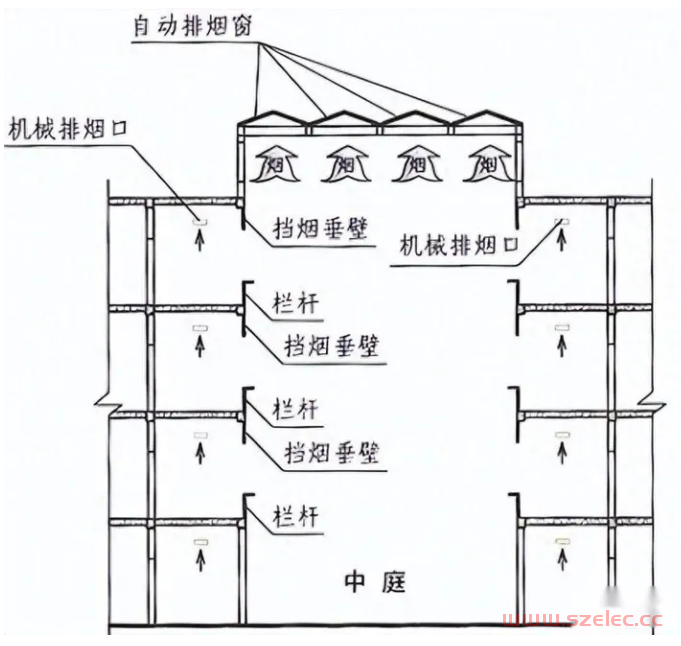

建筑的中庭、与中庭相连通的回廊及周围场所的排烟系统的设计应符合下列规定：

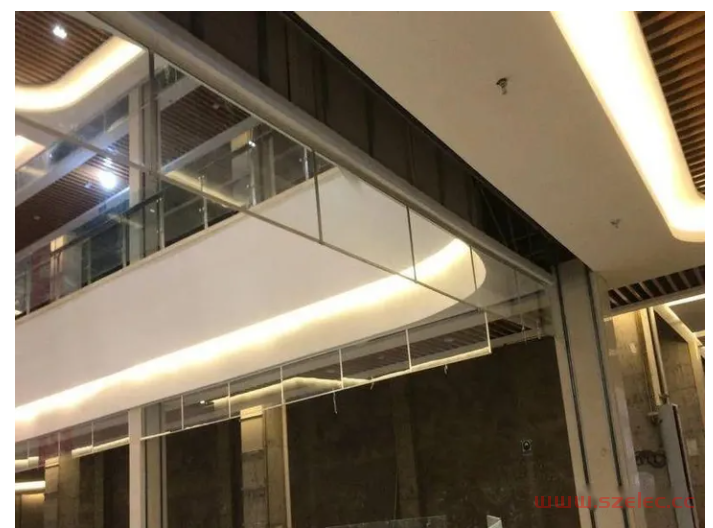

（1）当中庭与周围场所未采用防火隔墙、防火玻璃隔墙、防火卷帘时，中庭与周围场所之间应设置挡烟垂壁。

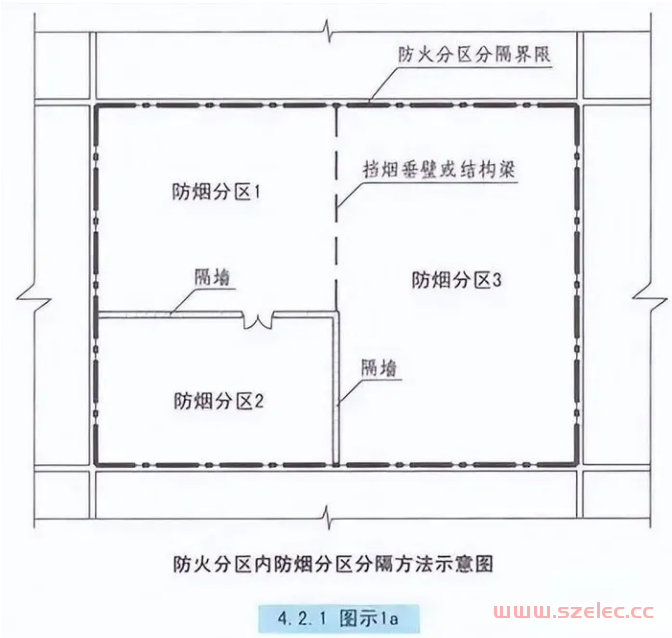

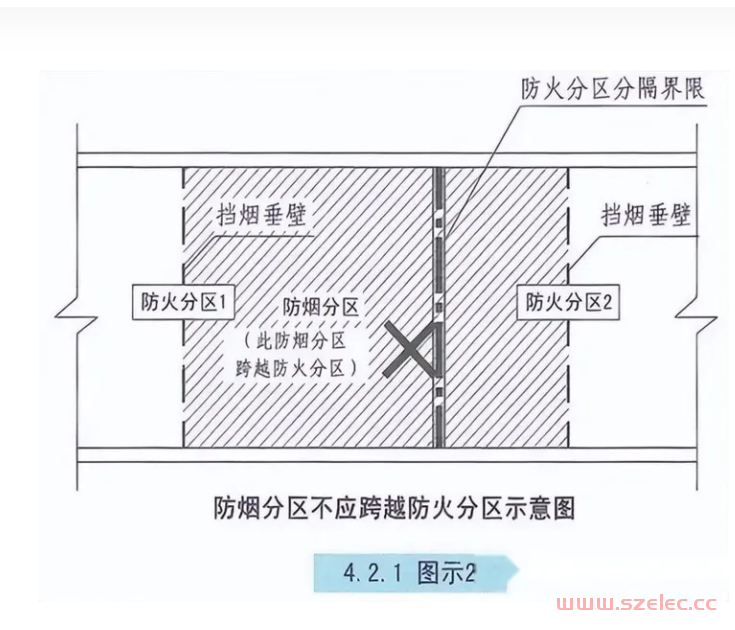

（2）设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区。防烟分区不应跨越防火分区。

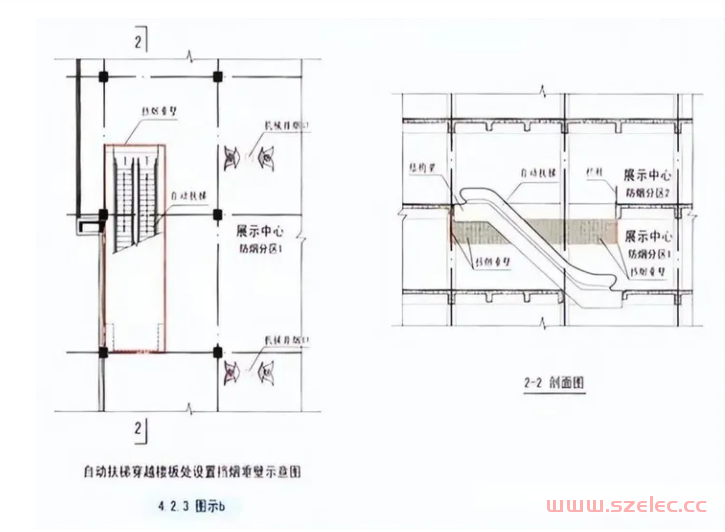

（3） 设置排烟设施的建筑内，敞开楼梯和自动扶梯的开口部应设置挡烟垂壁等设施。

二、挡烟垂壁高度要求

根据规范《挡烟垂壁》XF 533-2012中的规定：

5.1.3.1 挡烟垂壁的挡烟高度应符合设计要求，其最小值不应低于500mm，最大值不应大于企业申请检测产品型号的公示值。

根据规范《建筑防烟排烟系统技术标准》GB 51251-2017中的规定：

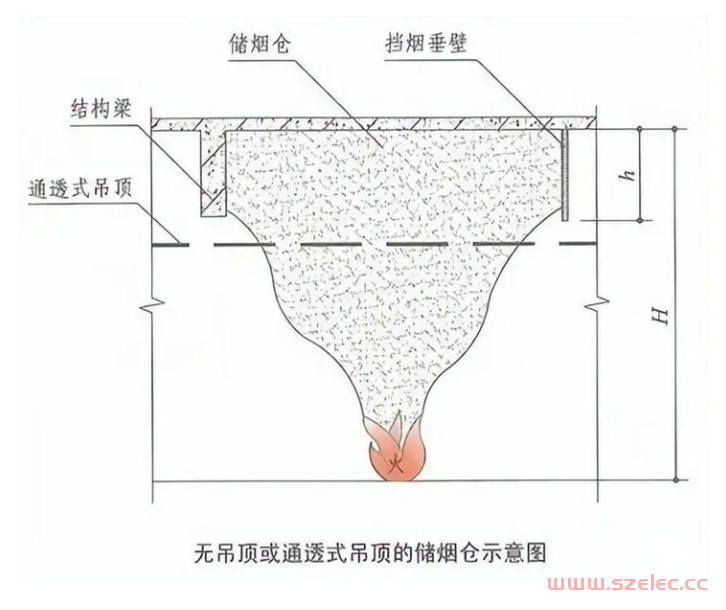

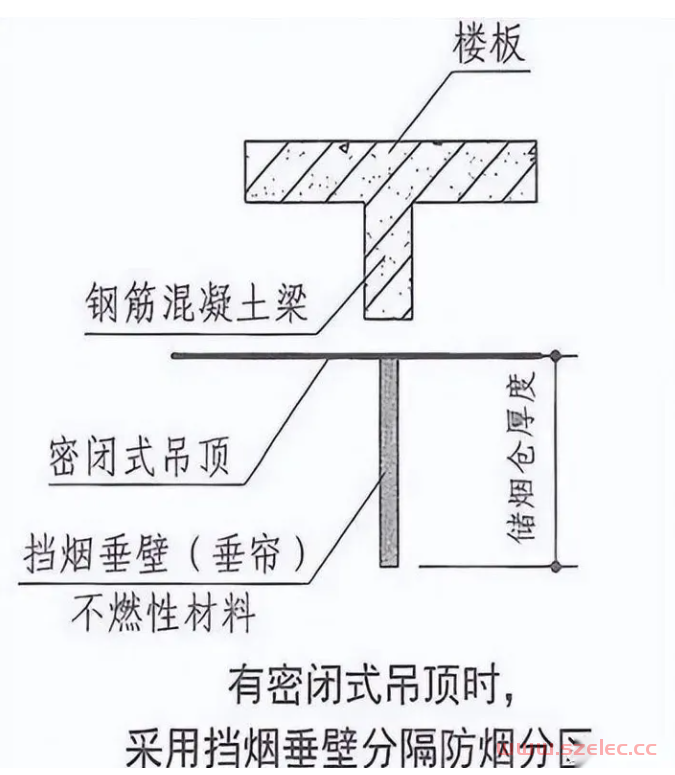

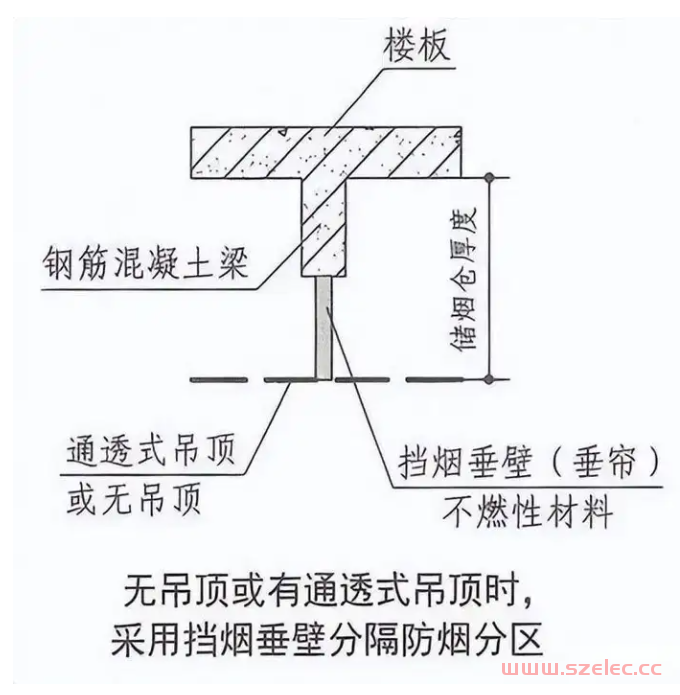

2.1.11 储烟仓 smoke reservoir 位于建筑空间顶部，由挡烟垂壁、梁或隔墙等形成的用于蓄积火灾烟气的空间，储烟仓高度即设计烟层厚度。

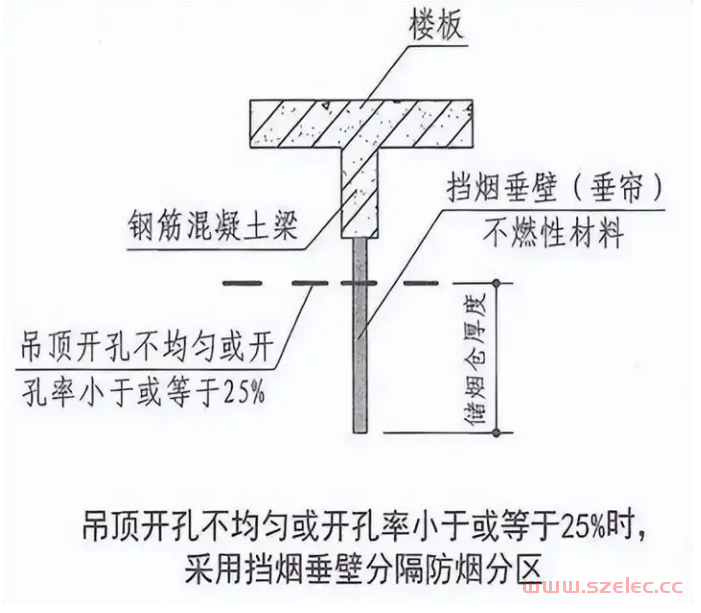

4.2.2 挡烟垂壁等挡烟分隔设施的深度不应小于本标准第4.6.2条规定的储烟仓厚度。对于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内空间高度不得计入储烟仓厚度。

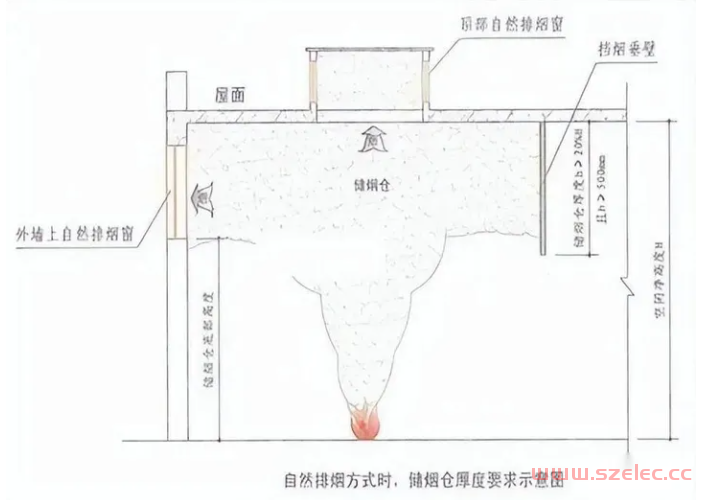

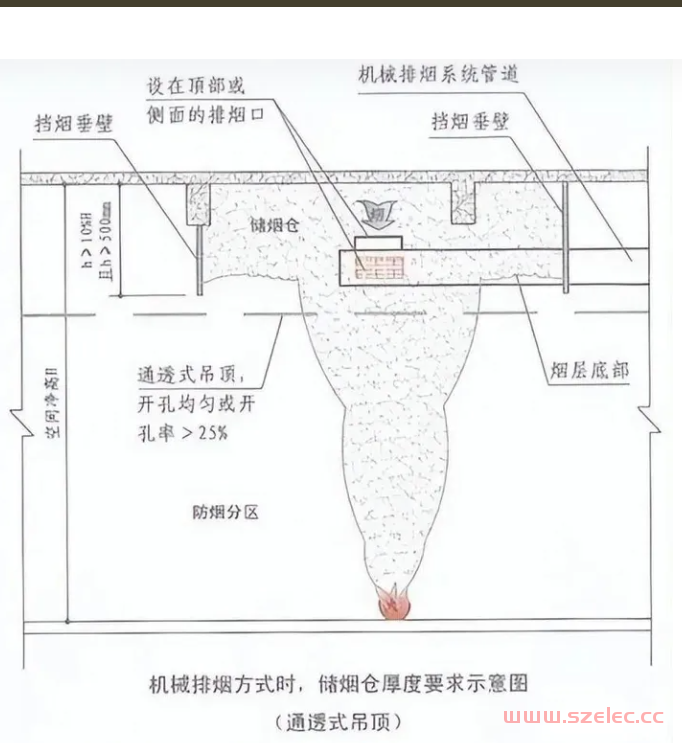

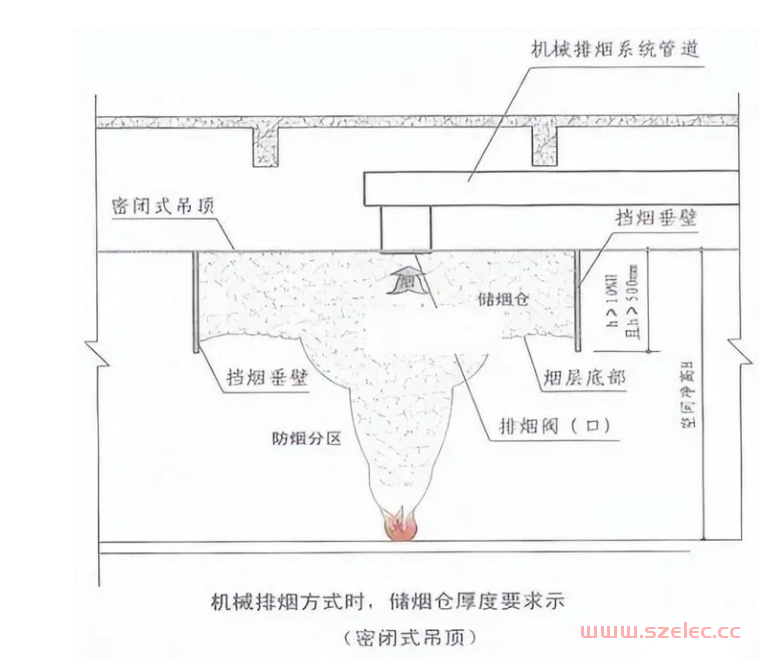

4.6.2 当采用自然排烟方式时，储烟仓的厚度不应小于空间净高的20%，且不应小于500mm；当采用机械排烟方式时，不应小于空间净高的10%，且不应小于500mm。同时储烟仓底部距地面的高度应大于安全疏散所需的最小清晰高度，最小清晰高度应按本标准第4.6.9条的规定计算确定。

4.6.9 走道、室内空间净高不大于3m的区域，其最小清晰高度不宜小于其净高的1/2，其他区域的最小清晰高度应按下式计算：

Hq =1.6 +0.1·H′ （4.6.9）

式中：Hq——最小清晰高度（m）；

H′——对于单层空间，取排烟空间的建筑净高度（m）；对于多层空间，取最高疏散楼层的层高（m）。

三、挡烟垂壁单节宽度要求

根据规范《挡烟垂壁》XF 533-2012中的规定：

5.1.3.2 采用不燃无机复合板、金属板材、防火玻璃等材料制作刚性挡烟垂壁的单节宽度不应大于2000mm；采用金属板材、无机纤维织物等制作柔性挡烟垂壁的单节宽度不应大于4000mm。

四、挡烟垂壁外观要求

根据规范《挡烟垂壁》XF 533-2012中的规定：

5.1.1 外观

5.1.1.1 挡烟垂壁应设置永久性标牌，标牌应牢固，标识内容清楚。

5.1.1.2 挡烟垂壁的挡烟部件表面不应有裂纹、压坑、缺角、孔洞及明显的凹凸、毛刺等缺陷：金属材料的防锈涂层或镀层应均匀，不应有斑剥、流淌现象。

5.1.1.3 挡烟垂壁的组装、拼接或连接等应牢固，符合设计要求，不应有错位和松动现象。

五、施工、验收及维护管理
