保护接地系统(TT系统)导体选择与开关保护配置

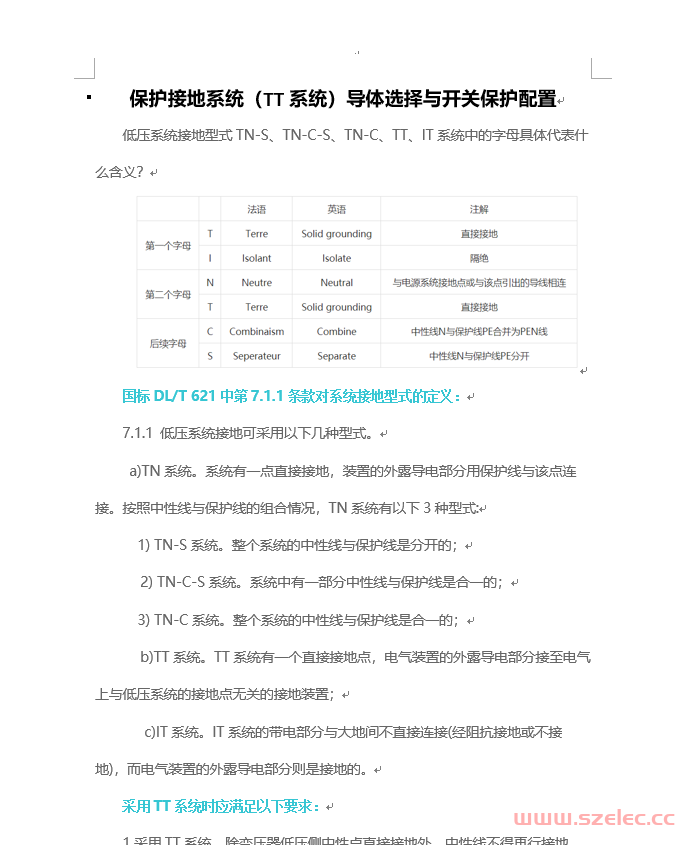

保护接地系统(TT系统)导体选择与开关保护配置 第1张

7.1.1 低压系统接地可采用以下几种型式。

 a)TN系统。系统有一点直接接地,装置的外露导电部分用保护线与该点连接。按照中性线与保护线的组合情况,TN系统有以下3种型式:

   1) TN-S系统。整个系统的中性线与保护线是分开的;

   2) TN-C-S系统。系统中有一部分中性线与保护线是合一的;

   3) TN-C系统。整个系统的中性线与保护线是合一的;

   b)TT系统。TT系统有一个直接接地点,电气装置的外露导电部分接至电气上与低压系统的接地点无关的接地装置;

    c)IT系统。IT系统的带电部分与大地间不直接连接(经阻抗接地或不接地),而电气装置的外露导电部分则是接地的。

保护接地系统(TT系统)导体选择与开关保护配置 第2张保护接地系统(TT系统)导体选择与开关保护配置.docx
